service mode/factory seting tv LCD

service mode/factory seting tv LCD

lcd sharp :

> tv lcd yang tadinya masih nyala lalu matikan dengan cara mencabut langsung kabel acnya
> masukan kabel ac ke saklar listrik sambil menekan : input dan vol min ( - ) di remot
> kemudian akan muncul tulisan " K " di layar
> kemudian tekan dan tahan vol min dan ch plus jangan lepas di panel tv
> setelah muncul layanan menu gunakan CH plus sama CH min untuk navigasi
> gunakan VOL min dan VOL plus untuk menyesuaikan nilai
> untuk mengakhiri matikan tv

lcd samsung :
> dalam posisi stsndby tekan secara berurutan di remot : INFO / MENU / MUTE /STANDBY
engan tv di Tekan STANDBY INFO / MENU / MUTE / STANDBY pada remote tv akan datang dengan

reset ke pengaturan awal tv sony lcd :

Jika Anda TV Sony tidak terlihat seperti biasa dan Anda tidak dapat mengingat apa yang pengaturan Anda berubah untuk mendapatkannya dengan cara ini, maka Anda perlu belajar bagaimana untuk benar-benar mengatur ulang TV Sony. Sebuah TV Sony memungkinkan Anda untuk menyesuaikan hampir semua aspek dari gambar dan suara. Anda dapat mengubah kecerahan, warna, warna, kontras, campuran suara, rasio aspek dan banyak lagi. Jika Anda telah membuat perubahan atau jika TV Sony hanya tidak terlihat atau terdengar benar lagi, Anda harus me-reset ke pengaturan pabrik sebelum mencoba setiap pemecahan masalah lainnya. Semua televisi Sony datang dengan metode ulang semua pengaturan kembali ke tingkat semula. Perlu diingat bahwa reset lengkap akan mengembalikan semua pengaturan ke default pabrik, bukan hanya gambar dan suara. Jika Anda telah memasuki setiap nama channel, atau mengatur kontrol orangtua, ini juga akan kembali ke default.


1. Power pada televisi. The TV Sony harus pada untuk memulai operasi.
2. Tekan dan tahan panah pada remote. Pastikan bahwa remote menghadap televisi, dan tidak terhalang.
3. Tekan tombol power pada TV Sony. Tekan tombol di televisi itu sendiri, bukan tombol power pada remote. Anda dapat melepaskan panah setelah Anda menekan tombol power. Televisi akan padam dan kemudian kekuasaan itu sendiri kembali dengan semua pengaturan ulang ke default pabrik aslinya.


   Toshiba LCD Menu Layanan Kode

4. Tekan {MENU} tombol pada remote.
5. Sorot "Picture" ikon.
6. Tekan {} 9 {3} {0} {1} tombol pada remote.
   • {} OK tombol akan mengakses / menavigasi melalui mode
   • {VOL +}, {VOL-}, {P} + {& P-} tombol bergerak melalui pilihan dan nilai-nilai perubahan
7. Untuk keluar, tekan tombol MENU {}.

Read More

Perbaikan Toshiba 32A500

Perbaikan Toshiba 32A500

17.25  jaja suandi

Toshiba 32A500

Toshiba 32A500

Kali ini saya ingin berbagi dalam hal perbaikan LCD TV merk Toshiba Type 32A500 dengan gejala atau jenis kerusakan suara ada tapi gambar tidak tampil atau blank.
langkah langkah yang saya lakukan saat memeperbaiki TV LCD Toshiba tersebuat adalah :

1. Membuka casing atau back cover pesawt telivisi Toshiba 32A500.
2. Setelah itu saya melakukan pengecekan tegangan output dari power supply ternyata bagian power supply memberikan output tegangan yang normal
3. pengecekan selanjutnya ke bagian inverter

bagian belakag

inverter untuk type 32A500 ternyata ada dua bagian Inverter Master dan inverter Slave
setelah dilakukan pengecekan serta pengukuran ternyata inverter bagian Slave mengalami kerusakan

dipastikan FET FDD 8447L yang ada di Inverter Slave mengalami kerusakan karena terukur sudah short,
begitu halnya dengan IC BD9897FS,




akhirnya 4 FET FDD8447L dan BD 9897FS diganti
setelah dipastikan proses penggantikan kedua spare part serta penyolderan dianggap selesai langkah selanjutnya adalah tinggal pemasangan serta pengujian
dan hasilnya Toshiba 32A500 bisa beroperasi

dengan baik serta bisa berfungsi dengan normal kembali.
mohon maaf atas segala kekurangan.

sumber : http://servistvmurah.blogspot.co.id

Read More

LCD SHARP AQUOS PROTEK

LCD SHARP AQUOS PROTEK

LCD TV Merk Sharp Aquos 32 inch



Sharp Aquos 32"

Sering mengalami kerusakan protect Hal ini disebabkan oleh beberapa faktor

1. Elko rusak dengan ditandai bentuk fisik yang mengelembung bagian atasnya jika tidak ditemukan ciri fisik mengelembung bagian atasnya alangkah baiknya test menggunakan ESR-Meter.
2. Tegangan output dari power supply yang tidak stabil.
3. Cek tegangan pada konektor “Inverter on-off” selalu tetap pada posisi “H” tidak berubah walaupun lampu backlight hidup-mati.
4. Inverter tidak mendapatkan Supply Tegangan.

Langkah selanjutnya

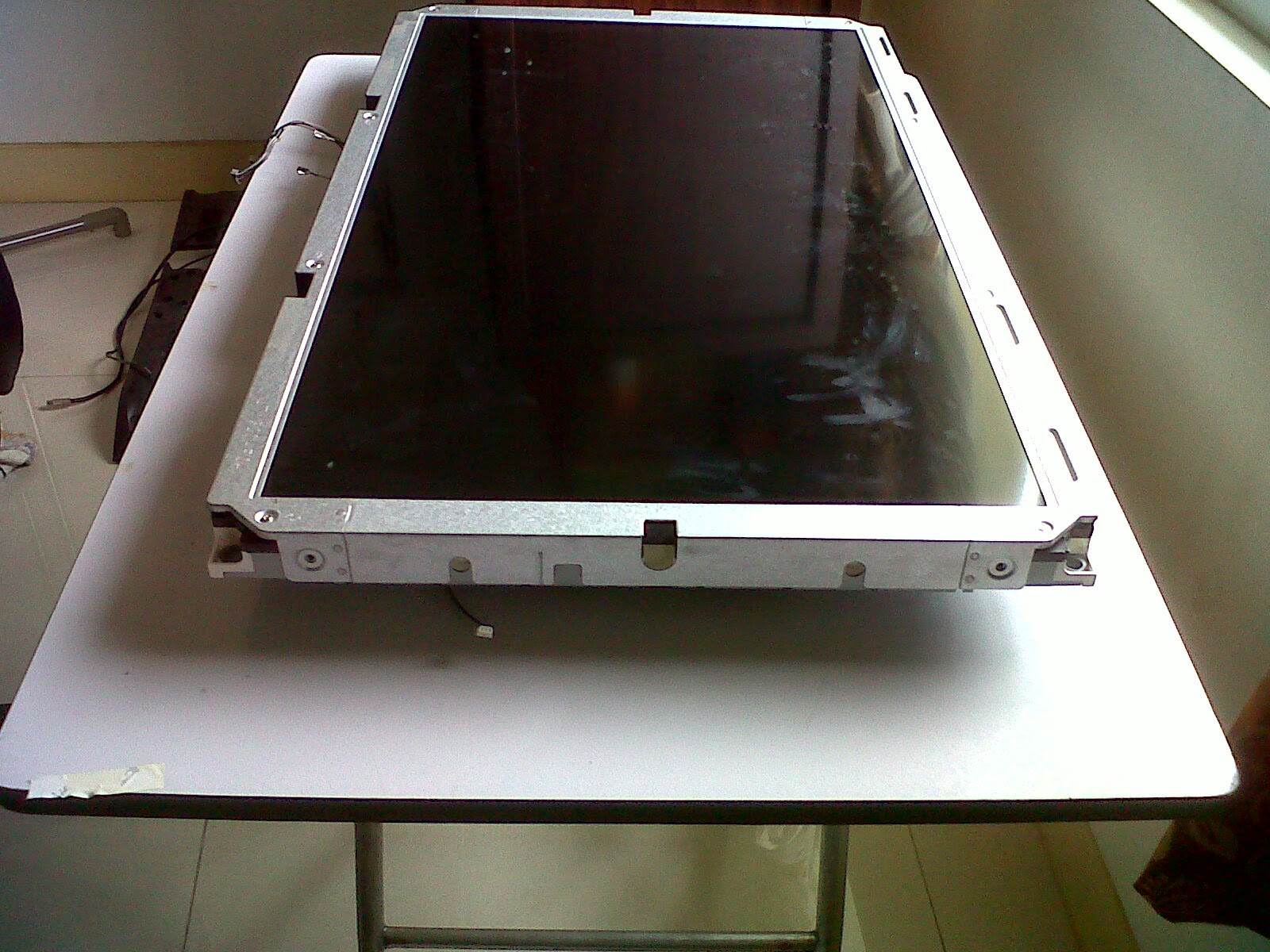

Panel LCD TV tampak atas

1. Lepas kabel atau pinout “error “ pada pagian Inverter yang menuju Mainboard
2. Cek tegangan pada konektor “Inverter on-off” selalu tetap pada posisi “H” tidak berubah walaupun lampu backlight hidup-mati
3. Jika ternyata setelah melepas pinout “ ERROR “LCD TV SHARP Aquos dapat menyala terus (indikator led hijau nyala terus) dan suara tatap ada.
4. Kesimpulan maslah protek terjadi di bagian Inverter atau Lampu Backlight yang mengalami masalah.

Setelah disimpulkan ternyata protek terjadi di bagian Inverter atau Lampu Backlight yang mengalami masalah langkah selanjutnya adalah

1. Pada saat backlight menyala, pastikan tegangan pada output tranfo inverter sama atau hampir sama
2. Buka dari bagian depan panel untuk melihat nyala lampu backlight. Pastikan semua lampu backlight menyala normal, dan tidak ada indikasi lampu gosong, berkedip atau menyala merah atau berbeda dengan lampu yang lain.
3. Semua nampak nyala normal dan tidak ada tanda-tanda pada salah satu lampu yang gosong atau kedip.
4. Jika ternyata lampu ada yang menyala merah atau ditandai gosong protek terjadi bukan di bagian inverter melainkan di bagian Lampu.
5. Ganti dengan jenis dan tipe lampu yang sama.

Panle LCD TV tampak belakang

Sharp Aquos 32"

Read More

Perbaikan Polytron PLD 32T700

Perbaikan Polytron PLD 32T700

17.08  jaja suandi

Awal kerusakan Polytron Led Type PLD32T700 ini adalah mati total.

kami melakukan pengecekan :

1. buka casing
2. check teganngan input maupun output

akhirnya di temukan 4 dioda D 503 - D506 short , akhirnya kami melakukan pengantian dioda yang jebol

tersebut, selanjutnya dilakukan pengetesan dan alhamdulillah tegangan 5V terukur normal. untuk memastikan apakah seluruh tegangan normal saya melakukan jumper teg 5V ke pin stby dengan Resistor 100 ohm semua terukur normal 5V,12V.

selanjutnya kami melakukan pengetesan dengan memasang soket  soket ke mainboard Polytron PLD32T700,  dan tampak lampu indikator menyala biru, setelah saya tekan remote power on ternyata tampak ada gambar namun gelap, ternyata backlight tidak bekerja, tegangan output VOT1-VOT3 terukur hanya 12V ini membuktikan bahwa driver tegangan backlight led tidak bekerja, setelah dilakukan pengecekan ulang ternyata R557 dan R558 putus setelah dilakukan pengantian akhirnya saya lakukan pengetesan ulang ternyata hasilnya sama saja, selanjutnya kami melakukan pengantian ic driver OB3350CP selanjutnya dilakukan pengetesan dan akhirnya semua bisa berjalan normal.



sedikit pengalaman kami dalam hal perbaikan LED

TV Polytron type PLD32T700, mohon maaf atas segala kekurangan,



semoga bermanfaat.

























Sumber : Servis tv.com

Read More

Berbagai kerusakan pada tv Lcd

Panasonic LCD TH-L32X20 kadang layar gelap dan suara tidak muncul

KASUS :

• LCD Panasonic TH-L32X20, sudah divonis board digital rusak oleh bengkel lain
• Kadang dapat hidup normal
• Tetapi kadang lampu indikator sudah dapat menyala hijau – tetapi layar tetap gelap dan tidak ada suara

Normal LCD ini kalau dihidupkan pertama – indikator merah (st-by) akan berubah menjadi hijau kedip2 – kemudian hijau tidak berkedip lagi –dilanjutkan lampu backlight akan meyala – dan kemudian baru muncul gambar dan suara.

TROuble-SHooTING

Untuk mencari kerusakan problem ini maka kami lakukan pencatatan data tegangan-tegangan penting pada konektor yang menghubungkan board digital kontrol dengan board power supply seperti terlihat pada gambar dibawah pada saat (a) St-by, (b) saat dapat hidup normal, dan (c) saat problem tidak ada gambar

Data tegangan pada pin-pin konektor

	St-by	Nyala normal	Saat problem
Pin-14/15 (5.6v0 st-by	5.6	5.6	5.6
Pin 11/12 (12v)	0	12	12
Pin-9 (17v)	0	17	17
Pin-7 TV on-off	0	3	3
Pin-4 Alarm (Inv SOS)	0	0	2
Pin-3 (Inv on-off)	0	2.5	0
Pin-2 (Inv PWM Dimmer)	0	2	0

ANALISA :

Berdasarkan data tegangan tabel diatas maka kami simpulkan bahwa :

• Pada saat problem - tegangan kontrol on-off (pin-7) dari mikrokontrol sudah ada – oleh karena itu indikator sudah bisa menyala hijau dan tegangan-tegangan 12v (pin11/12), 17v (pin-9) juga sudah keluar.
• Pin-4 Alarm (Inverter SOS) ada tegangan – hal ini menunjukkan bahwa bagian Backlight Inverter ada problem – akibatnya maka kontrol Inverter-On (pin-3) dan Inverter Dimmer ((pin-2) tidak keluar tegangan.
• KESIMPULAN :Kami simpulkan bahwa sirkit Inverter kadang ada masalah

PERCOBAAN dan sebagai SOLUSI AkHIR :

Kami coba lumpuhkan sirkit Alarm (Inverter SOS) dengan cara :

• Lepas kabel penghubung Alarm (inv SOS) dari board digital ke board power supply.
• Pin-Alram (Inv-SOS) kami sambung ke ground menggunakan sebuah resistor 100 ohm 1/8watt – untuk mengunci agar tegangan tetap nol.
• Hasilnya ternyata LCD dapat menyala terus secara normal, gambar suara muncul terus.

Catatan :

• Menurut service-manual – jika terjadi problem pada bagian Inverter – seharusnya led indikator berubah menjadi warna merah dan kedip 1x. Tetapi mengapa pada kasus ini tidak terjadi? ………………….Inilah yang masih menjadi PR pertanyaan kami?……..Mengapa dari inverter keluar tegangan SOS, pada hal lampu back light dapat nyala normal terus?

2.Modifikasi sistim suara LCD Panasonic

KASUS :

• LCD Panasonic gambar masih bagus.
• Problem tidak ada suara Lewat speaker dalam maupun dari jack Audio-out (lihat blok diagram dibawah)
• Analisa kami kerusakan terjadi didalam ic besar. Mau coba flash memori tidak bisa memperoleh Fimware. Mau ganti mother-board sulit mendapatkan….kalupun ada di SC harga sekitar 1.6juta.

Achirnya kami putuskan untuk modifikasi sebagai berikut :

• Cari dari bekas mesin tv yang masih menggunakan sistim analog (belum pakai sda/scl)
• Untuk diambil sirkit Sound IF amplifier.
• Dan nantinya volume kontrol diatur secara manual menggunakan VR (potensiometer)
• Sedang sumber sinyal suara nantinya akan kami cangkok dari Video-out Tuner LCD

Langkah-langkah modifikasi :

• Cari data sheet IC IF yang bisa kita peroleh. Kami contohkan disini adalah tipe TDA8213

• Dari gambar diatas –maka sinyal suara FM dari pin-14 diinputkan ke pin-12 setelah melalui filter 5.5Mhz yang mungkin dapat berupa Keramik-filter atau berupa Coil IF 5.5Mhz.
• Setelah melalui proses FM amplifier dan FM Detektor maka akan diperoleh sinyal suara yang di-outputkan dari pin-8.
• Selanjutnya sinyal suara dari pin-8 dapat dimasukkan ke sirkit Audio-Amplifire. Untuk Audio amplifier dapat digunakan misanya IC TDA2003 yang paling mudah didapat dipasaran.
• Sambungan Resistor dari pin-14 ke Filter 5.5 diputus. Dan selanjutnya Resistor disambungkan ke output Video-Out Tuner LCD untuk mencangkok sinyal IF teve.
• VR volume dapat dipasang antara pin-9 dengan ground

Gambar dibawah merupakan diagram lengkap dari TDA8312.


Catatan :

• IC IF lain yang mudah diperoleh misalnya milik Panasonic/National AN5138
• Atau teve lama yang masih menggunakan sistim modul.
• Jika dari AV-out masih dapat keluar suara, tetapi audio amplifier rusak – maka kita juga dapat modifikasi buatkan Audio-amplifier sendiri dan kontrol volume secara manual menggunakan VR.

3.LCD Panasonic Viera 24” hidup sebentar terus mati lagi

KASUS :

• LCD Panasonic Viera 24”
• Jika tombol power dihidupkan lampu indikator akan merah berubah menjadi hijau………ditunggu bebarapa saat kemudian raster menyala……….tetapi hanya sebentar...trus mati sendiri dan indikator kembali nyala merah

PEMERIKSAAN AWAL :

• jika diamati dengan seksama, pada saat raster menyala sepertinya layar bagian bawah sedikit agak gelap dibanding layar bagian tengah dan atas.
• Analisa kami lampu bachlight CCFL yang bagian bawah tidak menyala sehingga menybabkan mati protek.

SOLUSI :

• Setelah cover belakang kami buka, nampak bahwa model ini menggunakan 6 buah lampu CCFL (3 pasang)
• Setiap sepasang lampu dinyalakan oleh sebuah tranfo inverter
• Langsung saja kami lakukan pengukuran resistansi pada sekunder yang masuk ke lampu CCFL pada setiap tranfo.
• Ternyata tranfo inverter yang menyalakan CCFL bagian bawah resistansinya terukur lebih tinggi jika dibanding dengan yang lainnya.
• Langsung saja kami coba lepas tranfo tersebut……..pesawat coba dinyalakan hanya menggunakan 4 buah lampu CCFL………dan pesawat dapat menyala terus……..tidak mati sendiri lagi.

kesimpulan: ternyata yg bermasalah adalah tranfo inverter yg menyalakan lampu ccfl bagian bawah

koleksi kerusakan tv lcd toshiba

1. LCD TOSHIBA Power TV 19HV10E mati standby
    problem : mati standby,yang nyala hanya lampu led indikatornya saja, di pencet tombol power di side panelnya nggak mau ON, dari remot juga mbegegeg nggak mau ON.
Berikut ini jeroan dari LCD TV 19HV10E

      penyebab : Berdasar informasi, untuk LCD TV jenis ini 90% yang bermasalah adalah firmwarenya.
      penyelesaian : Berhubung saya tidak punya tool untuk pengeflashan secara ISP maka saya gunakan metode pengeflashan secara manual saja, yaitu dengan cara melepas IC flashnya hehehehe......Akhirnya persiapan pengeflashan pun saya lakukan,adapun peralatannya adalah :

• PC/Laptop/Netbook dengan OS Windows XP
• Eeplus 2 ( informasi dan penggunaan bisa di lihat di sini
• Kabel data + driver DKU5
• Battery kotak 9V untuk catu daya eeplus
• Kawat email untuk jumper.

Pertama lepas dulu IC flash LCDnya,seperti gambar berikut

                        Setelah itu pasang IC flash LCD ke tool eeplus 2,berhubung jenis ICnya SMD maka saya pergunakan jumper kawat email untuk mengoneksikan ke soket IC eeplus 2,seperti pada gambar berikut.

 Gambar dari layout bagian bawah


 Gambar dari layout samping

Setelah pengeflashan selesai silahkan pasang kembali IC flash ke mainboard LCD,seperti gambar berikut.

Oh ya untuk firmware LCD tv ini silahkan download di  Solder Kita, tentunya anda harus menjadi member terlebih dahulu hehehehe.... Sukses buat REKAN semua.
 Penting!!!
Kasus dan keluhan boleh sama tapi penanganan dan sumber masalah mungkin bisa berbeda.

2.Service LCD Toshiba Power tv 19/24/32HV10E

Gambar 1 adalah ciri kerusakan panel LCD.

Kerusakan seperti ini sering dijumpai pada type 19HV10E.

Solusinya ganti dengan panel baru, sekarang sudah banyak dijual.

Gambar 1

Gambar 2 adalah contoh mainboard.

Kerusakan pada suara ada kemrosok walau volume 0, kerusakan pada IC utama yaitu pada bagian audio prosessor.

Solusi ganti satu blok mainboard/ modul.

Gambar 2

 akibat rusak software/ firmware.

• Tv Error, hang hanya standby atau led sudah warna hijau tapi set tidak menyala atau tidak nyala sama sekali tapi power suply bagus.
• Kerusakan seperti ini biasanya diakibatkan tidak stabilnya voltage listrik atau kadang karena ada petir. Bisa juga disebabkan karena mencolok lubang JACK service yg ada di belakang dgn headset/ earphone.
• Gambar ngeblur dan lain2.

3. LCD TV Toshiba 32PB10E Ganti Logicboard

    problem : LCD TV Toshiba sudah dalam kondisi yang sangat parah yaitu layar LCD pecah dan untuk logicboard juga dalam kondisi rusak.

    penyelesaian : Sangat melelahkan untuk mencari logicboard pengganti kalau untuk layar LCD kita sudah dapatkan terlebih dahulu, hampir setengah tahun akhirnya baru bisa kita dapatkan logicboard pengganti . Sayangnya type logicboard pengganti tidak sama persis seperti bawaan aslinya, kalau dilihat sekilas hampir sama, yang sedikit membedakan untuk soket lineout ke panel LCD. Type logicboard pengganti yaitu untuk model 32PS10V sedangkan bawaan aslinya 32PB10E, jadi untuk mengetahui bisa atau tidaknya kita lakukan percobaan.

Tampilan logicboard 32PB10E :

Untuk mengetahui perbedaan apa saja atau trik apa saja yang harus kita tempuh maka disini kita coba adakan persamaan, hal yang membedakan ada 2 yaitu :

1 Soket untuk panel

2 Soket dc in 13 volt

Untuk soket kita mesti pindahkan, ini kita ambil dari logicboard lama dan kita pasangkan di logicboard baru, seperti ini tampilan setelah kita pindahkan:

Untuk dc in 13 volt ini mesti kita lakukan penjumperan karena pada logicboard lama pin 3 dan 4 dalam kondisi terhubung sedangkan di logicboard baru tidak terhubung, seperti ini tampilannya :

Setelah kedua langkah tersebut kini kita coba hidupkan LCD Toshiba dan hasilnya Alhamdulillah semuanya sudah kembali normal. Proses perbaikan ini sangat menguras kantong alias mahal , paling tidak terbayarkan karena bisa dinikmati hasil gambar dan suaranya.

koleksi kerusakan tv lcd samsung

1. LCD Samsung LA32S81B Susah start
    Problem :
LCD Samsung LA32S81B jika kita coba hidupkan terkadang langsung mau terkadang juga tidak mau, lampu indikator tampak berfungsi dengan normal/ susah start lebih singkatnya.

Model LCD Samsung:

      Apakah yang menyebabkannya ? segera kita selidiki.
Power supply menjadi sasaran utama untuk diadakan pemeriksaan, setelah kita lepaskan casing dengan jelas kita lihat ada beberapa capasitor mengalami perubahan bentuk/ kembung. Segera kita lepaskan capasitor dan kita pasangkan capasitor baru, nilainya 1000uf/50 volt. Setelah selesai kita coba hidupkan power supply, hasilnya power supply tetap tidak ada output untuk supply ke inverter, kalau untuk sistem logic control tegangan supply terukur normal yaitu 5 volt. Kita adakan pengukuran di area primer power supply poin hanya bagian ic switching untuk inverter, tegangan b-up 15 volt terukur normal.
      penyebab :
Dari hasil pengukuran semuanya terlihat baik, dari transistor fet sampai capasitor filter maka tahap lanjutan kita lakukan pengukuran untuk sistem control tegangan. Tegangan output terbesar yaitu 24 volt sebagai pengunci dan disini digunakan ic TL431 dan hasil pengukuran sebenarnya tidak ada masalah cuma ada lem yang menempel di kaki ic TL431. Lem ini yang menjadi penyebab kerusakan yaitu terdapat hambatan seperti resistor dan karena ini ic TL431 tidak berfungsi dengan baik.

Posisi ic TL431 di mainboard :

      perbaikan :
Perbaikannya adalah dengan melepaskan ic TL431 dan membersihkan sisa lem yang ada diarea ic TL431, disini karena lem agak keras saat kita lepaskan ic TL431 kakinya patah 1 ya jadi ganti dengan ic yang baru. Kini saatnya kita hidupkan power supply tanpa beban dan pinout untuk power on-off kita hubungkan dengan tegangan 5 volt, hasilnya power supply sudah terlihat berfungsi dengan baik, kita ukur tegangan untuk supply inveter 24 volt. Kita matikan dan kita pasangkan semua pinout power supply ke logicborad dan inverter dan kita hidupkan lagi, alhamdulillah semuanya telah kembali normal
kesimpulan : penyebabnya yaitu ada lem yg menempel pada kaki ic TL431
2. Pengalaman Service TV LCD Samsung 42 inch Kerusakan Mati
    problem : Pada waktu pertama kali datang sebenarnya TV ini tidak benar benar mati namun lebih tepat bila dikatakan kedip.
Pada waktu pertama kali saya nyalakan memang lampu power standby nyala dengan normal tetapi pada saat power ON saya tekan, lampu standby terlihat kedip sedikit dan bila saya perhatikan sepertinya power supply tidak sanggup untuk mensupply main board. Sedangkan untuk berikutnya lampu standby yang kedip tadi pun mati.
    perbaikan : Setelah saya bongkar casing TV LCD Samsung ini terdapat 3 board pcb, yaitu power supply board, main board dan satu lagi sepertinya sub power supply board yang juga untuk supply main board, karena  kabel keluaran power supply ini masuk ke main board namun ukuran pcb nya lebih kecil.

Sub Power Supply Board

Power Supply Board LCD TV

Main board LCD TV Samsung

Berlanjut ke pencarian kemungkinan blok mana yang rusak, seperti biasa saya selalu mengecek kondisi masing masing board beserta komponen yang memang rentan rusak seperti resistor fuse, elco besar, transistor power ataupun IC. Agak bingung sebenernya karena memang jarang menerima orderan Service TV LCD Samsung seperti ini  .
Dan memang dugaan saya tidak meleset, terdapat beberapa kapasitor elco yang terlihat menggembung di modul power supply dan modul power supply kecil. Bila sulit membedakan, saya juga mengambil foto komponen rusak ini

Kerusakan kapasitor di lcd samsung

Ingat juga untuk selalu mengecek keseluruhan elco yang lain, sedikit tips saya dalam mencari kapasitor elco yang rusak, jangan hanya melihat dari bentuk fisik bagian atas elco saja. Bila seperti pada gambar diatas sangat terlihat jelas kerusakan elco ditandai dengan menggembungnya bagian atas.
Tapi itu tidak selalu terjadi, terkadang kerusakan elco juga bisa dideteksi dengan adanya bekas cairan elektrolit yang keluar dari body elco, tentu saja untuk yang cairan bekas ini terdapat di bagian bawah elco  .

Ternyata lumayan banyak juga elco yang rusak yaitu di blok main board power supply utama dan di Sub power supply yang kecil, ada sekitar 3  elco 1000uF / 25 V, 2 elco 470 uF / 25 V, dan satu elco 1000 uF / 50 V, Pastikan untuk mengganti dengan elco yang lebih bagus kualitasnya. Karena power supply jenis switching biasanya lebih rewel  .
Dan setelah dilakukan penggantian elco yang rusak, alhamdulilah TV bisa nyala dengan normal.
      kesimpulan : penyebabnya yaitu ada bbrapa elco yg rusak
3. KERUSAKAN SAMSUNG LCDTV DAN CARA MENGATASINYA
 Cara Mengatasi Kerusakan LCD Tv Samsung

 Dalam masalah repair LCD kami masih sangat minim pengalaman, disebabkan belum tentu ada repair masuk dalam sekali sebulan. Tetapi disini kami coba berikan beberapa pengalaman dari orang sono (orang luar maksud kami), yang kami kumpulkan dari internet. Semoga bermanfaat.
 Service mode:

•   INFO, MENU, MUTE, POWER ON

 Gambar lambat:

• Kerusakan LCD panel. Dengan cara menekan-nekan bagian pinggir atas layar kadang gambar dapat bagus.
• Sering terjadi pada panel LTA320WT-L05

 Warna tidak normal, gerakan lambat:

• Coba ganti eeprom atau T-con
• LCD panel rusak
• Cara memperbaiki gambar lambat

 Gambar negative/klise:

• Ganti eeprom
• Reset eeprom

 Gambar cacat setelah panas:

• Keruskan LCD panel

 Separuh layar agak gelap:

• Kerusakan LCD panel

 Raster gelap, backlight ok, suara normal:

• Cek fuse pada T-con board
• T-con board rusak (coba diblower panas dulu)

 Setelah ganti elko pada psu. Raster agak gelap, brightness dinaikkan gambar flicker, hanya noise, tdk dapat di tuning:

• Masuk service menu
• Kemudian Reset-On

 Saat pertama dihidupkan ada gangguan garis-2 horisontal, kadang freeze, kadang putih - lama-kelamaan gambar normal:

• Problem LCD panel
• Problem loose kontak flatwire dg lcd panel (kalau ditekan-tekan dpt normal)

 Gangguan seperti gambar lama sepertinya masih membekas:

• Ganti T-con

 Warna puyeh (tidak normal):

• Loose kontak antara T-con dengan LCD panel. Perbaiki konektor
• Kerusakan T-con (salah satu jalur ke panel tidak kerja/tidak sambung)
• Kerusakan LCD panel (salah satu jalur ke T-con tidak sambung)

 Detail gambar tidak halus, tetapi seperti trotol-trotol bulat besar, hampir mirip mosaik:

• Masuk serive menu – Reset-on
• Coba tambah adjustment Sub brite

 Back light hidup-mati:

• Solderan umpan balik tranfo tegangan tinggi

 Tidak ada gambar, Hanya blue screen dengan gangguan garis-garis horisontal pendek:

• Kabel LVDS loose kontak

 Stand by:

• Ganti elko2 pada psu (penyebab kerusakan)
• Ganti eeprom

 Mati-hidup sendiri:

• Pastikan elko-2 power suply bagus
• Masuk service mode
• Parameter READY adjust “on”

 Kadang mati sendiri:

• Coba ganti kadel LVDS
• Hidup mati sendiri setelah melody bunyi
• Coba lepas kabel LVDS dari T-con, Jika bisa hidup terus ganti T-con
• Coba lepas kabel LVDS dari main-board, Jika bisa hidup terus ganti kabel LVDS
•  Tetap problem, main board rusak

 Gangguan garis-2 vertikal tipis:

• T-con flatwire sedikit loose kontak

 Kode kedip 4x:

• Kerusakan elko bagian sekunder psu

4. Lcd Samsung LA32R81B gambar garis2 banyak seperti Batik

       problem : Lcd La32R81B gambar bergaris2 banyak atau biasanya kami menyebut kerusakan seperti ini "panel lambat,,begitu karna kerusakan seperti ini dari bagian panel atau layar lcd. Saat antena tidak terpasang layar terlihat normal dengan pictur blueback, karna gambar diam atau tak ada gerakan,,namun setelah menerima sinyal atau antena terpasang akan terlihat bagaimana kerusakannya.

namun lcd yang saya perbaiki ini ternyata menggunakan panel atau layar yang bukan original alias sudah gantian. Dengan menggunakan seri panel tipe Ltf320aa01,tidak masalah toh panel berjenis sama."sama2 tidak full HD".

       saatnya oprek layar..."

ternyata panel yg saya perbaiki ini sudah bekas perbaikan, karna terlihat adanya jumperan di bagian V.on...Semakin mudah buat saya, sekarang tinggal mencari teg V.of nya saja. Kurang lebih teg V.of sekitar -7 volt...ketemu tinggal jumper pokok,e"

      kesimpulan : solusinya yaitu tinggal men-jumper teg V-of nya saja

5. tv lcd samsung generasi pertama layar gelap/mati, suara kadang ada kadang mati
 Berikut penampakannya:



Tv ini mengalami kerusakan layar gelap/mati, suara kadang ada kadang mati.
Setelah di periksa bagian regulator, ditemukan teg 13 volt dan 5 volt ngedrop jadi 8 v dan 3v, sedangkan teg standby 3.15v ada dan stabil.
Solusi:
- ganti semua elco dibagian sekunder regulator dg kualitas yg bagus
- ganti photocoupler PC178, ada 2 biji ganti semua
- lakukan resoldering.







Dengan tindakan tsb, teg reg out kembali normal al: 3.15v , 5.1v , 13v.
Rangkai kembali regulator dg main board dan inverter, dan siap di tes...... Dan jreng lampu indikator kedip2 lalu byarrrr...... Tetep mati. Waduh......, opone maneh iki????
Diurut urut lagi jalur teg di pcb T-Con display, didapati sebuah fuse kecil berbentuk kotak saya tes dg avo tdk nyambung. Pcb T-Con letaknya dibawah panel/layar lcd. Hati hati, jangan sembarangan menyentuh IC di area ini, karena bisa error. Fuse ini menghubungkan teg 5v dari mainboard ke T-con logic. Langsung saja disambung dg seutas kawat tembaga lembut, jg terlalu besar kawatnya yaaa..





Tes lagi, tv dihidupkan, lampu kedip kedip, dan byarrr.........layar langsung nyala....alhamdulillah.
Setelah hidup beberapa lama ternyata masih ada trouble lagi:
- lampu ccfl atau backlightnya tampak berkedip terang- redup-terang-redup, sehingga gbr juga terang-gelap
- kalau di standby, lampu ccfl tidak mau mati, sehingga layar tetap nyala meski pada posisi standby.
- suara kadang mati, walaupun layar hidup normal
Solusi:
- ganti elco besar 100mf/450v dibagian primer regulator, karena tegangan elco ini tidak stabil dan ngedrop jadi 290v waktu ccfl berkedip. Normalnya 380 s/d 390v. Cek juga resistor smd dg nilai 1M yang diseri sebanyak 5 biji di area primer regulator, karena sering berubah nilainya bila regulator bekerja, kalau perlu diganti dg yg baru.
- untuk ccfl yang tidak mau mati, kerusakan pada fet out 13v dg seri D1495 model smd yang ternyata sulit sekali mencarinya di pasaran. Setelah beberapa hari cari persamaan, pilihan jatuh pada fet dg seri IRF9530 yg banyak tersedia di pasaran.
- suara yg kadang mati dikarenakan tegangan 13v turun menjadi sekitar 10v, sehingga kurang kuat untuk menyuplai bag audio power mainboard.



Dengan penggantian elco besar ternyata menjadi stabil 13v lagi.
Dengan tindakan tsb, tv lcd pun dapat nyala normal dan backlight bisa mati pd posisi standby.
Semoga bermanfaat,
wassalamualaikum wr wb








6.TV LCD Samsung gambar cacat,putih polos,berbayang,redup

Kondisi gambar pada sebagian LCD tv seperti ini sebagian besar diakibatkan oleh panel LCD yang sudah

cacat/rusak.Prosedurnya memang harus diganti baru,namun alangkah baiknya kita coba teliti dulu mungkin masih

 bisa untuk diperbaiki.Tidak semua kerusakan seperti ini harus dilakukan penggantian panel.
Kondisi seperti ini bisa disebabkan oleh kabel,PCB,atau socket yang terkena korosi/berjamur.
Biasanya sering terjadi apabila unit televisi ditempatkan di tempat yang mempunyai tingkat kelembaban cukup tinggi,

atau misalnya dirumah yang posisinya cukup dekat dengan saluran kali yang besar.

Sebelum vonis untuk penggantian panel atau parts yang lain ada baiknya lakukan pengecekan yang lebih teliti tentang penyebab terjadinya kerusakan.
Untuk mengatasi jalur-jalur yang korosi,bisa dilakukan beberapa langkah berikut.

1. Bongkar semua chasis agar telihat jelas bagian mana saja yang bermasalah.
2.Gunakan tissue yang dibasahi dengan cairan "pembersih jamur kaca" dan tempelkan dibagian yang terkena korosi.dan biarkan selama 30 menit.
Pengalaman, kita tidak menggunakan thinner sebagai bahan pembersih karena kurang maksimal reaksinya terhadap jamur dan korosi.

3.Setelah beberapa saat bersihkan bagian tadi dengan air sabun atau pembersih piring sampai bersih,supaya sisa-sisa bahan kimia pembersih kaca bisa hilang,karena kalau tidak dibilas,dijamin tidak lama korosinya akan bertambah banyak dan parah.
4.Solder ulang bagian yang terkelupas dan sambung kembali semua jalur yang terputus5.Ganti komponen yang sudah tidak bisa di solder walaupun masih menempel,karena dimungkinkan ujung komponen sudah tidak terkoneksi.
6.Bersihkan atau bila perlu ganti socket dan kabel.

Perhatian!!

Tidak semua panel akan berhasil dengan cara ini.
Ada cacat gambar,mungkin garis atau yang lain.
Tingkat keberhasilan juga bisa di sebabkan oleh faktor pengguna,misalnya Tv masih terus dinyalakan untuk waktu yang lama karena merasa masih bisa ditonton walaupun gambarnya cacat,ini mungkin akan mengakibatkan beberapa komponen sudah tidak stabil karena induksi atau short, jadi walaupun bisa diperbaiki sekalipun masih tersisa cacat gambar walaupun mungkin masih bisa diabaikan.

7.Samsung LED LCD raster gelap – suara OK

KASUS :

• Samsung LED LCD UA32F5000
• Problem raster gelap – suara normal
• Cek lampu backlight tidak nyala

LANGKAH AWAL :

• Artinya model ini tidak diperlengkapi dengan fasilitas protek inverter. Misalnya Panasonic – jika lampu backlight tidak nyala, maka pesawat akan mati protek.
• Pertama yang kami lalukan adalah melepas modul IP (Inverter-Power suply) – untuk dipelajari sirkit inverter maupun bagian power suply – sehingga nanti akan lebih mudah menentukan titik-titik test-point mana saja yang akan kami cek tegangannya.
• Power suply model ini ternyata tidak lagi menggunakan sirkit PFC – ini artinya daya yang dibutuhkan dibawah 75 watt.

PEMERIKSAAN :

• Modl IP kami asembling lagi dan nyalakan pesawat.
• Tegangan Vcc masuk ke sirkit Inverter ternyata ada – terukur 150v.
• Tegangan output inverter ke lampu backlight LED juga ada – terukur 200v – ini artinya inverter tidak diperlengkapi dengan sistim protek seperti halnya inverter CCFL, sehingga tidak mati protek walaupun backlight tidak nyala.
• Setelah memeriksa sambungan-sambungan kabel ke LED back light yang jumlahnya cukup banyak – sambil corat-coret bikin semacam bagan (skema) – maka kami jakin bahwa rentengan LED backlight semuanya disambung serial jadi satu .
• Dari hasil pemeriksaan ini kami jakin - tentu salah satu lampu led ada yng mati – sehingga keseluruhannya jadi ikut mati.

BONGKAR PANEL :

• Untuk memeriksa lampu led maka mesti bongkar panel dari arah depan.
• Casing untuk panel model ini sudah tidak menggunakan screw lagi – semuanya hanya main kunci (lock)
• Setelah terbuka - nampak didalamnya terdapat 5 buah rentengan led, yang masing-masing terdiri dari 9 buah lampu led dengan lensa yang besarnya kurang lebih seperti kancing jaket
• Setiap renteng kemudian kami cek menggunakan “Diode Zener tester” yang kami set pada tegangan 50v. Penggunaan alat ini karena kami rasa paling aman – karena maskimum hanya mampu memberikan arus 5mA.
• Setiap renteng kemudian kami cek satu demi satu.
• Kami temukan salah satu renteng yang tidak mau nyala – ini artinya pada renteng ini ada salah satu lampu led yang putus.
• Renteng yang putus ini kemudian kami cek satu demi menggunakan ohm meter untuk mencari led yang putus (disini led yang normal akan bisa nyala jika di test pakai ohm 1x).

SOLUSI :

• Untuk mengganti led yang putus tentu harus diganti satu renteng – Cuma kami belum tahu apakah spare part semacam ini bisa diperoleh atau bisa beli ke SC.
• Achirnya kami coba ganti saja led yang putus menggunakan lampu led yang dipakai “batery kepala” yang mempunyai daya 3w.
• Selesai dipasang – pesawat kami coba hidupkan………..Lho gambarnya kalau pas berwarna putih atau abu2 - maka pas lokasi dimana lampu led kami ganti – ada gangguan “nyala spot” yang lebih terang dibanding sekelilingnyas seperti ada matahari yang tertutup kabut………... Wah…..berabe ini….mesti bongkar lagi.
• Kami coba-coba berbagai macam cara……..Achirnya walaupun tidak 100% sempurna – led diode yang kami ganti, kami tutupi dengan 2 lapis kertas putih (….mungkin lain kali akan kami coba dengan led dengan watt yang lebih kecil)
• Hasil pengukuran setelah backlight nyala ternyata berbeda. Vcc yang masuk ke Inverter drops menjadi 100v dan Vcc yang masuk ke backlight drops menjadi 150v.

Sumber: http://servistvmurah.blogspot.co.id/

Read More
